راهنمای نصب اپراتور پاور تک
راهنمای نصب اپراتور پاور تک در این مقاله به طور کامل برایتان درج شده است. کافی مراحل درج شده در ذیل را با دقت و به ترتیب پیش ببرید و در نهایت نصبی عالی داشته باشید.

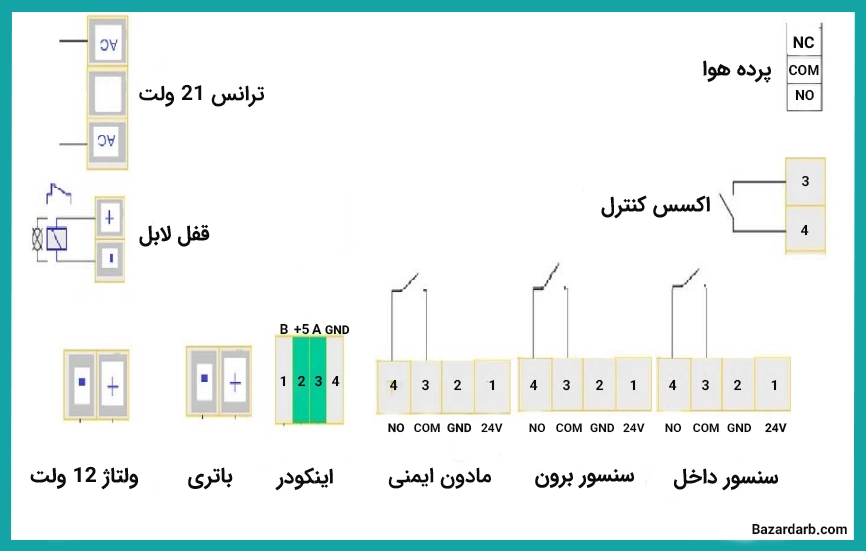

مراحل نصب و راه اندازی کنترل برد
1. سيم های موتور را در جهت مناسب M- سيم مشكي و M+ سيم قرمز به كنترل برد و كانكتور دو پين موتور متصل کنيد.
2. كابل اينكودر را به كانكتور اينكودر ( كانكتور مخابراتي ۴ پين ) متصل کنيد.
3. سيم های خروجي ترانس را به كانكتور مربوطه پين های منبع تغذيه متصل كنيد.
تذكر مهم : تا زماني كه از نحوه باز و بسته شدن صحيح درب مطمئن نشده ايد به هيچ عنوان سيم هاي وسايل جانبي نظير سنسورها ، مادون قرمز ، قفل و ديگر قطعات را به كنترل برد متصل نكنيد.
4. در اين شرايط درب برای اسكن كردن خود شروع به باز شدن تا نقطه انتهايی خود و برخورد با استوپر خواهد كرد که o روی نمايشگر مشخص ميشود. پس از آن درب شروع به بسته شدن كرده که c روی نمايشگر مشخص ميشود. بدين ترتيب اسكن اوليه درب انجام مي پذيرد.
تذكر مهم : اگر در زمان اسكن اوليه درب معكوس عمل كرد بايستي سيم قرمز و مشکی موتور را تغيير دهيد.
5. درب پس از بسته شدن در وضعيت اتوماتيك قرار گرفته و حرف A روي سون سگمنت نمايش داده می شود.
6. در صورت فشردن كليد TEST درب يكبار باز و بسته خواهد شد.
نکته مهم: در صورت فشردن كليد TEST درب يكبار باز و بسته خواهد شد .و حتما درب به استپر برسد اگر نرسيد گزينه٣ را افزايش دهيد.
حالت های کنترل باکس پاور تک
حالت هاب کنترل باکس پاور تک که در راهنمای نصب اپراتور پاور تک درج شده است به شرح ذیل می باشد.

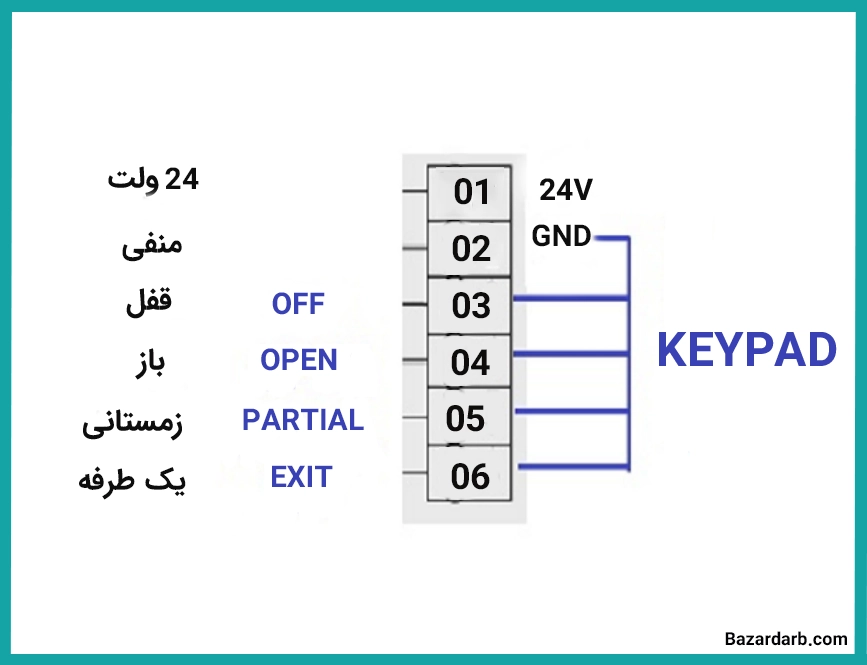

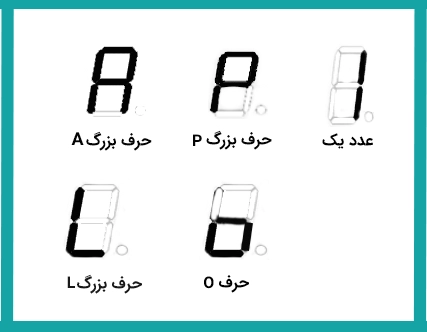

حالت اتوماتيک (Automatic) زمانی که يکی از دکمه های ريموت رافشار ميدهيم در وضعيت اتوماتيک باشد حرف بزرگ A روی سون سگمنت (7 Segment) نمايش داده می شود.
حالت نيمه باز، زمستانی يا (open Partial) زمانی که يکی از دکمه های ريموت را فشار ميدهيم در وضعيت نيمه باز باشد حرف بزرگ P روی سون سگمنت (7 Segment) نمايش داده می شود.
حالت يکطرفه (Way One) زمانی که يکی از دکمه های ريموت را فشار مي دهيم در وضعيت يکطرفه باشد، حرف 1 روی سون سگمنت (7 Segment) نمايش داده می شود.
حالت قفل (Lock) زمانی که يکی از دکمه های ريموت را فشار مي دهيم در وضعيت قفل باشد حرف بزرگ L روی سون سگمنت (7 Segment) نمايش داده می شود.
حالت دائم باز (Open Full) زمانی که يکی از دکمه های ريموت را فشار مي دهيم در وضعيت دائم باز باشد حروف O روی سون سگمنت (7 Segment) نمايش داده می شود.
نکته مهم: در صورت فشردن كليد TEST درب يكبار باز و بسته خواهد شد حتما درب به استپر برسد.
تنظيمات کنترل باکس در راهنمای نصب اپراتور پاور تک
تنظیمات کنترل باکس پاور تک در راهنمای نصب اپراتور پاور تک به شرح ذیل می باشد.
K1: منوی اصلی
K2: اینتر و ورود به منوی اصلی
K3: بالا بردن مقادیر
K1: در انتها خروج از برنامه
فقط زمانی که درب بسته هست مي توان وارد منو تنظيمات شد.
تنظيمات پاور تک
تنظیمات پاور تک در راهنمای نصب اپراتور پاور تک به شرح ذیل می باشد.
0: انتخاب کليد تعيين وضعيت
0. حالت های درب با ريموت 1. حالت های درب هم ريموت و هم کليد سلکتور 2. فقط کليد سلکتور (ريموت دکمه Aفقط درب باز مي کند.)
1: سرعت باز شدن
سرعت باز شدن از 1 تا 12 قابل تنظیم است. استاندارد عدد 8 و عدد 2 حداقل و 12 حداکثر می باشد.
2: سرعت بسته شدن
سرعت بسته شدن از 1 تا 12 قابل تنظیم است. استاندارد عدد 7 و عدد 2 حداقل و 12 حداکثر می باشد.
3: ترمزانتهای درب زمان باز شدن
ترمز انتهای درب زمان بازشدن عدد استاندارد 3 می باشد ولی از عدد حداقل 1 تا حداکثر 9 قابل تنظیم است.
4: ترمز انتهای درب زمان بسته شدن
ترمز انتهای درب زمان بسته شدن عدد استاندارد 3 می باشد ولی از عدد حداقل 1 تا حداکثر 9 قابل تنظیم است.
5: زمان باز ماندن درب
زمان باز ماندن درب عدد استاندارد 3 می باشد ولی از عدد حداقل 1 تا حداکثر 9 قابل تنظیم است.
6: قدرت موتور
عدد استاندارد انتخاب قدرت موتور 4 می باشد ولی از حداقل 1 تا حداکثر 9 قابل تنظیم است.
7: زمستانی
زمستانی از 40 درصد تا 100 درصد
8: سرعت دوم زمان باز شدن
سرعت دوم زمان باز شدن از 1 تا 9 قابل تنظیم است.
9: مد پرده هوا
مد پرده هوا دارای دو مدل صفر غیر فعال و یک فعال می باشد.
10: جریان هوا
جریان هوا از 4 تا 9 قابل تنظیم می باشد.
11: ریست کارخانه
ریست کارخانه از 0-1 قابل تنظیم می باشد.
کدهای ارور در راهنمای نصب اپراتور پاور تک
E: گير مکانيکی (رفع گير مکانيکی و بالابرن گزينه ٣ که درب به استپر برخورد کند).
E0: ايراد کنترل باکس (تماس با نمايندگی)
E1: جريان موتور بالا مي باشد. E1: اگر درب مشکل نصب و گير مکانيکی و موتور و سيم کشی نداشت می توان گزينه A را بالا برد.
E2: اينکودر موتور سيم و ترتيب رنگ اينکودر چک شود E2 ترتيب رنگ سيم انکودر ازسمت راست: سبز/ قرمز/ زرد/ مشکی
E3: ايپرام کنترل باکس تماس با نمايندگی
