طریقه نصب دزدگیرهای Utech
طریقه نصب دزدگیرهای Utech به طور کامل در این مقاله درج شده است. از سر فصل های درج شده در این مقاله می توان به معرفی ورودی و خروجی های دستگاه، معرفی زون های مختلف دستگاه، معرفی کیپد دستگاه، طریقه نصب چشمی و انواع دتکتور بی سیم، طریقه نصب بیم دتکتور اشاره کرد.

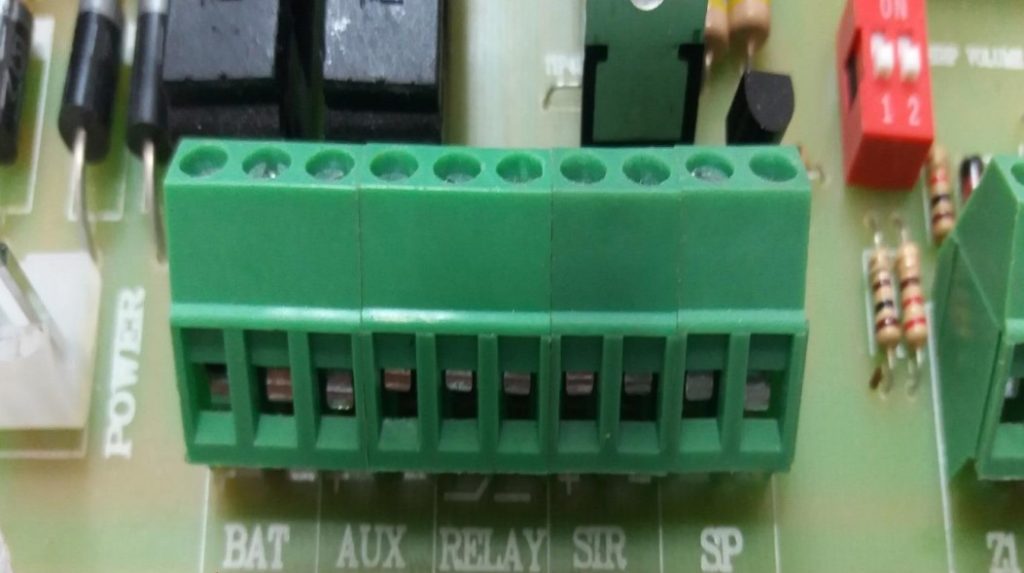

معرفی ورودی و خروجی های دستگاه
معرفی ورودی و خروجی دستگاه در طریقه نصب دزدگیرهای Utech به شرح ذیل است.
BAT: به این ترمینال باتری وصل می شود.
AUX: این ترمینال دارای خروجی 12 ولت می باشد و جهت تغذیه چشمی ها و دتکتورهای سیم دار مورد استفاده قرار می گیرد.
RELAY: این ترمینال جهت نصب رله با درب باز کن می باشد.
STR: این ترمینال جهت نصب آژیر می باشد.
SP: این ترمینال جهت نصب اسپیکر یا بلندگوی خارجی می باشد.

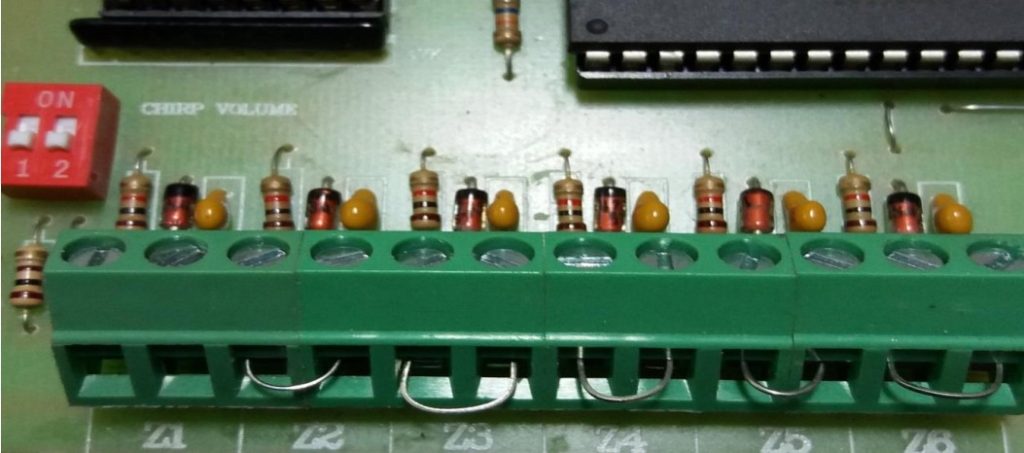

معرفی زون های اصلی دستگاه
معرفی زون های اصلی دستگاه در طریقه نصب دزدگیرهای Utech به شرح ذیل است.
زون یک دیگ دانگ است.
زون 4 زون 24 ساعته می باشد. زون 24 ساعته زونی است که در صورت فعال و غیر فعال بودن دستگاه همواره غیر فعال است به همین منظور جهت وصل پدال و دتکتور دود مناسب است.
زون های دستگاه Normal close می باشد این بدین معنی است که اگر از زونی استفاده نشود باید توسط یک سیم 2 سر زون را به یکدیگر متصل کنیم. در غیر این صورت دستگاه به محض فعال شدن آژیر می کشد.

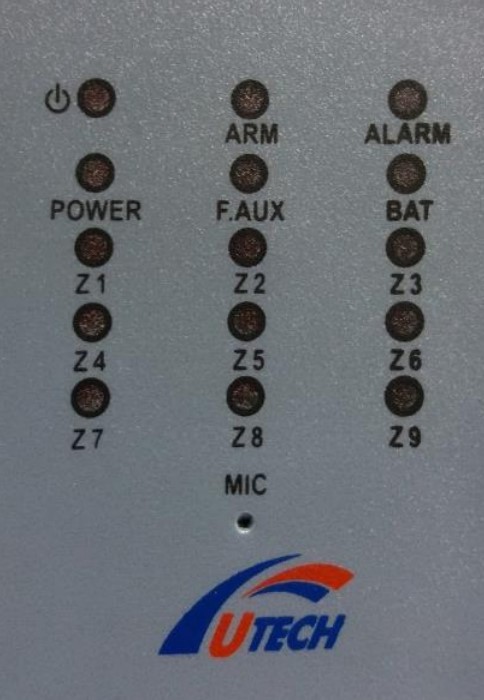

معرفی کیپد دستگاه
ARM: روشن بودن این حالت بدین معنی است که دستگاه مسلح هست.
ALARM: روشن بودن این حالت یعنی دستگاه در حال آژیر کشیدن می باشد. اگر در حال چشمک زدن باشد یعنی دستگاه حداقل یکبار تحریک شده و آژیر کشیده است.
POWER: روشن شدن این حالت بدین معنی است که دستگاه با برق 220 ولت تغذیه نمی شود.و به باتری متصل بوده و توسط باتری تغذیه می شود.
F.AUX: روشن بودن این حالت بدین معنی است که فیوز باتری دارای مشکل می باشد.
BAT: روشن بودن این حالت بدین معنی است که فیوز باتری دارای مشکل می باشد.
MIC: محل قرار گیری میکروفون داخل دستگاه جهت استراق سمع است.
نصب چشمی و انواع دتکتور بی سیم در طریقه نصب دزدگیرهای Utech

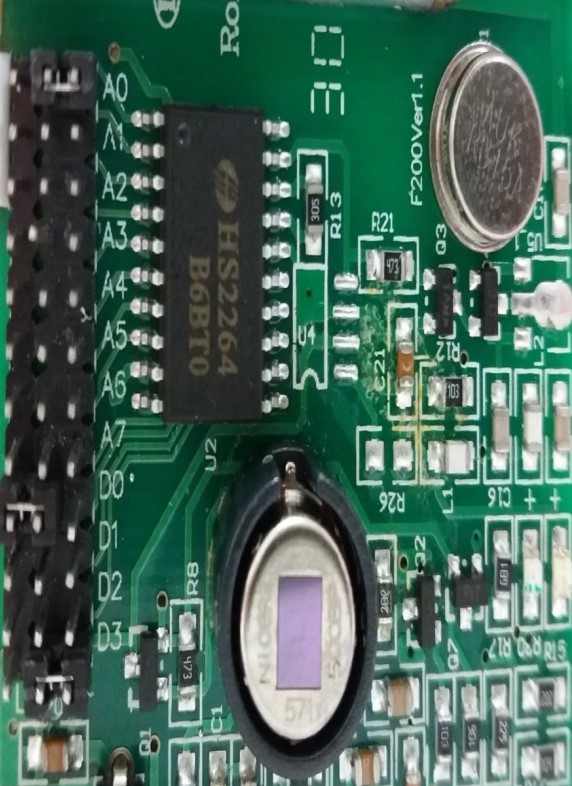

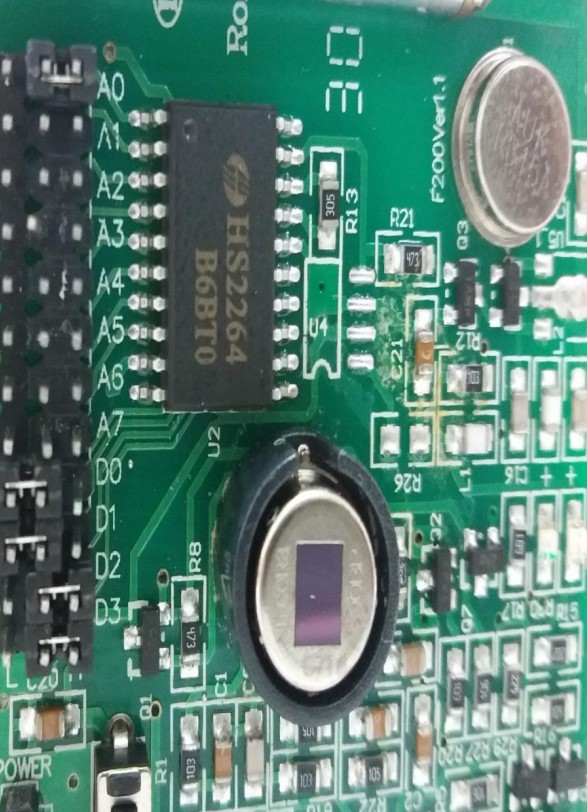

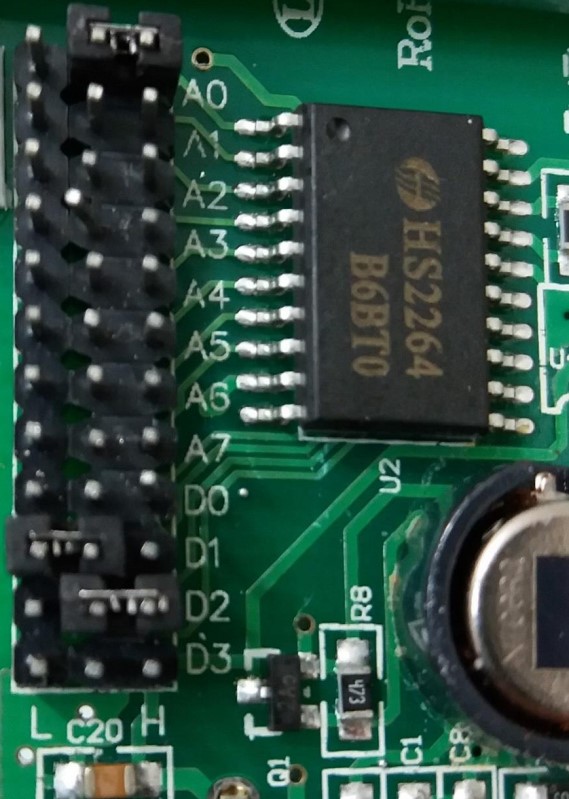

طریقه قرار گیری جامپر ها
زون 7:
طریقه نصب چشمی و انواع دتکتور بی سیم
زون 8:
زون 9:
توجه داشته باشید به هر زون بی سیم 5 عدد چشمی بی سیم می توان متصل کرد. به منظور اینکار D3 تا D0 در هر زون ثابت بوده و فقط جامپر A0 را در همان حالت A1 و برای چشمی بعدی A2 و برای چشمی بعدی A3 الی آخر قرار دهید.

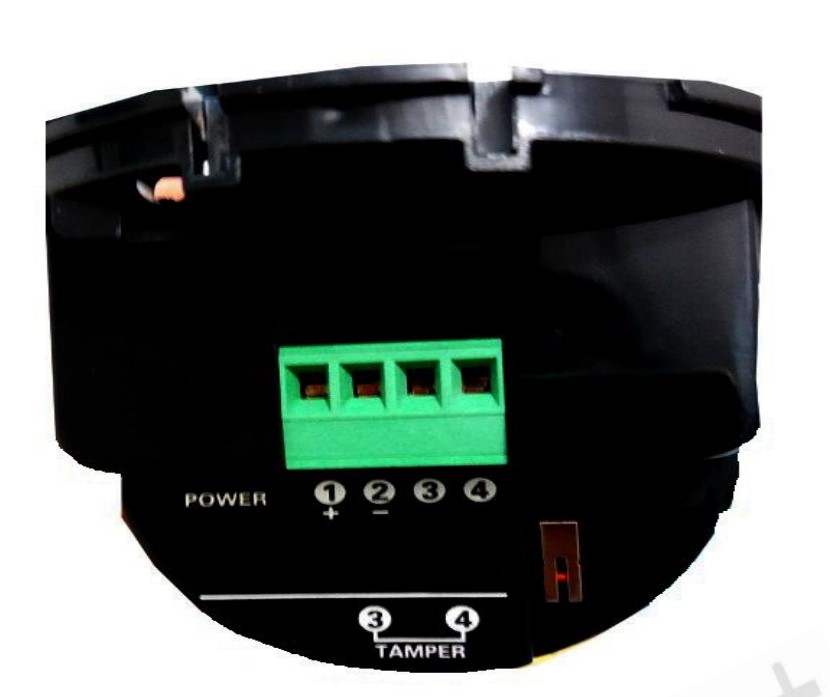

طریق نصب بیم دتکتور
یک و دو را به منبع تعذیه 12 ولت وصل کنید. 3 و 4 را به یکی از زون های دستگاه دزدگیر متصل کنید.

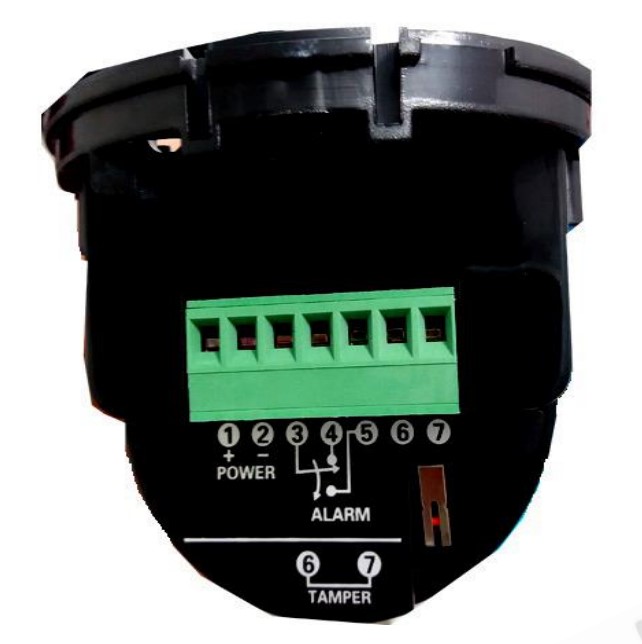

طریقه نصب بیم دتکتور
یک و دو را به منبع تغذیه 12 ولت وصل کنید.
