راهنمای نصب موتور زیر سقفی سکشنال ورونا

راهنمای نصب موتور زیر سقفی سکشنال ورونا به طور کامل در این مقاله برایتان درج شده است. از سرفصل های موجود در این راهنما می توان به موارد ذیل اشاره کرد.

1. توصیه های مهم ایمنی که در کلیه مراحل قبل از نصب، در حین نصب و راه اندازی
2. اطلاعات مربوط به تنظیم درب و برد برای نصب موتور زیر سقفی سکشنال ورونا
3. معرفی عملکرد پایه و عملکرد ویژه
4. توصیه های و دستورالعمل های نصب
5. ویژگی‌های ویژه، قطعات اختیاری و کاربرد
6. نگهداری و نکات پایانی
7. اطلاعات مهم برای کاربر در راهنمای نصب موتور زیر سقفی سکشنال ورونا

توصیه‌های مهم ایمنی برای نصب موتور سکشنال زیر سقفی ورونا

توجه: عدم رعایت توصیه‌های ایمنی درج شده در راهنمای نصب موتور زیر سقفی سکشنال ورونا ممکن است منجر به آسیب جدی شخصی، مرگ و یا خسارت به اموال شود.

لطفا توصیه های درج شده را کامل بخوانید و در زمان نصب موتور به آن پایبند باشید.

1. این دستگاه با مقررات خاصی طراحی و ساخته شده است. نصاب باید با مقررات مربوط به نصب این دستگاه آشنا باشد.
2. پرسنل غیرمجاز یا افرادی که با استانداردهای بهداشت و ایمنی شغلی مربوط به دربهای اتوماتیک و سایر درب ها آشنا نیستند، نباید در هیچ شرایطی اقدام به نصب یا اجرای سیستم‌ها کنند.
3. هشدار دستورالعمل‌های ایمنی مهم؛ تمام دستورالعمل‌ها را دنبال کنید، زیرا نصب نادرست می‌تواند منجر به آسیب شدید شود.
   افرادی که تجهیزات را بدون رعایت تمام استانداردهای ایمنی مربوطه نصب یا سرویس می‌کنند، مسئول هرگونه خسارت، آسیب، هزینه و ادعای هر شخصی که به دلیل نصب نادرست سیستم و عدم رعایت استانداردهای ایمنی و دستورالعمل نصب، به هر شکل مستقیم یا غیرمستقیم متحمل شده است را بر عهده خواهند داشت.
4. برای ایمنی بیشتر، قرار دادن سنسور نوری (فتوسل) را توصیه می‌کنیم. اگرچه این دستگاه دارای سیستم نیروی مسدود کننده ایمنی حساس به فشار است، اما افزودن سنسور نوری(فتوسل) به طور چشمگیری ایمنی عملکرد درب اتوماتیک را افزایش داده و آرامش خاطر بیشتری فراهم می‌کند.
5. قبل از ورود یا خروج از گاراژ مطمئن شوید درب کاملا باز شده است.
6. قبل از ترک محل مطمئن شوید که درب گاراژ کاملا بسته است.
7. سیستم مسدود کننده ایمنی(آنتی کرش) طراحی شده است تا در صورتی که درب با یک شی متحرک تماس پیدا کند آسیب جدی شخصی، مرگ و یا خسارت به اموال وارد نشود.
8. به کودکان اجازه بازی با دستگاه یا کنترل‌های آن، از جمله کنترل از راه دور، ندهید.
9. محصولات برقی زائد نباید همراه با زباله‌های خانگی دفع شوند. لطفاً در صورت وجود امکانات بازیافت، آن‌ها را بازیافت کنید.
10. در صورت آسیب دیدن سیم برق، باید توسط سازنده، نماینده خدمات یا افراد واجد شرایط مشابه تعویض شود تا از بروز خطر جلوگیری شود.
11. هشدار: دستورالعمل‌های ایمنی مهم برای افراد؛ دنبال کردن همه دستورالعمل‌ها اهمیت ویژه ای دارد.
12. این دستگاه می‌تواند توسط کودکان 8 ساله و بالاتر و افراد دارای توانایی‌های جسمی، حسی یا ذهنی کاهش یافته یا فاقد تجربه و دانش استفاده شود، به شرطی که تحت نظارت یا آموزش قرار گرفته باشند و خطرات درگیر را درک کنند. کودکان نباید با دستگاه بازی کنند. تمیزکاری و نگهداری کاربر نباید توسط کودکان بدون نظارت انجام شود.
13. در هنگام باز و بست درب متحرک را تحت نظر داشته و تا زمان باز یا بسته شدن کامل درب، افراد را از آن دور نگه دارید.
14. هنگام استفاده از خلاص کن دستی مراقب باشید، زیرا ممکن است درب باز شده به سرعت به علت ضعف یا شکستگی فنرها یا عدم تعادل سقوط کند.
15. به طور مرتب نصب را بررسی کنید، به ویژه کابل‌ها، فنرها و اتصالات را از نظر علائم فرسودگی، آسیب دیدگی یا عدم تعادل بررسی کنید. اگر تعمیر یا تنظیم لازم است، از آن استفاده نکنید زیرا نقص در نصب یا درب نامتعادل ممکن است باعث آسیب شود.
16.  هر ماه بررسی کنید که موتورسکشنال هنگام برخورد با یک شیء 50 میلی‌متری روی زمین، معکوس شود. در صورت لزوم آن را تنظیم و مجددا بررسی کنید. زیرا تنظیم نادرست ممکن است باعث خطر شود.
17. لازم به ذکر است که  موتور ساکشنال هایی که سیستم حفاظت از گیرافتادگی(بالا بردن زیاد قدرت موتور) بر اساس تماس با لبه پایینی درب دارند، خطر را ایجاد می‌کنند.
18.  نصابها باید با برچسبی مناسب برای نصب دائمی همراه باشند که دارای هشداری برای دور نگه داشتن کودکان هنگام حرکت درب، با ارتفاع حداقل 60 میلی‌متر باشد. همچنين اين برچسب ها باید برای نصب دائمی کاملا مناسب باشند و اطلاعات این برچسب نحوه استفاده از خلاص کن دستی را شرح دهد.
19. هشدار: موتور سکشنال باید در طول تمیزکاری، نگهداری و تعویض قطعات از منبع تغذیه جدا شود.
20. دستورالعمل‌های نصب باید جزئیات نصب موتور سکشنال و اجزای مربوطه را شامل شود.
21. در صورت لزوم، با شرکت خدمات دهنده بازار درب های اتوماتیک تماس بگیرید.
22. برای موتورسکشنال عرضه شده بدون درب (اگر درب سکشنال نیست،درب آهنی یا سایر سازه ها)، دستورالعمل‌های نصب باید با توجه به نوع، اندازه و وزن هرلنگه درب گاراژ و محل نصب موتور مشخص شود.
23.  قبل از نصب موتور سکشنال، لوازم غیرضروری روی درب را برداشته و هرگونه تجهیزات دیگر مانند قفل‌ها را که برای عملکرد موتوری لازم نیستند، غیرفعال کنید. قبل از نصب موتور سکشنال، بررسی کنید که درب در وضعیت مکانیکی خوب، متعادل و به درستی باز و بسته می‌شود.
24. دستگیره فعال‌کننده خلاص کن دستی را در ارتفاع کمتر از 1.8 متر نصب کنید. اگر قابل برداشتن (جداگانه قابل حمل)باشد، باید در نزدیکی درب نگهداری شود.
25. کلید دستی را در ارتفاع حداقل 1.5 متر و در معرض دید درب، اما دور از قطعات متحرک نصب کنید.
26. برچسب‌های هشدار دهنده در برابر گیرافتادگی را در مکان برجسته یا در نزدیکی کلید دستی نصب کنید.
27. پس از نصب، مطمئن شوید که مکانیزم به درستی تنظیم شده و درب هنگام برخورد با یک شیء روی زمین معکوس می‌شود یا شیء آزاد می‌شود (برای موتورهای دارای سیستم حفاظت از گیرافتادگی).
28. موتور سکشنال نباید برای دربهای دارای درب کوچک (مگر اینکه موتورسکشنال بتواند با درب کوچک در موقعیت ایمن کار کند) استفاده شود.
29. پس از نصب، اطمینان حاصل کنید که بخش‌هایی از درب روی پیاده‌روها یا جاده‌های عمومی قرار نگیرند.
30. موتور سکشنال باید حداقل 2.5 متر بالاتر از کف یا سطح دسترسی دیگر نصب شود.
31. پس از نصب، اطمینان حاصل کنید که سیستم حفاظت از گیرافتادگی(آنتی کرش) به درستی عمل می‌کند.
32. فهرستی از تمام اجزای موجود در موتورسکشنال ، اما نصب نشده را چک کنید و مطمئن شوید در عملکرد موتور اختلال ایجاد نمی کند.

در مورد نصب باز کننده درب، لطفاً به بندهای زیر در این دفترچه راهنما مراجعه کنید.

معرفی عملکرد پایه در راهنمای نصب موتور زیر سقفی سکشنال ورونا

عملکرد پایه در راهنمای نصب موتور زیر سقفی سکشنال ورونا در ادامه به طور کامل برایتان توضیح داده شده است.

1. PTC فیوز داخل ترانسفورمر برای محافظت از بار اضافی ترانسفورمر.

2. دکمه  Mروی صفحه نمایش برای باز و بسته کردن اضطراری آسان‌تر.

3. دنده حلزونی مسی داخل موتور با استحکام ضربه‌پذیری بالاتر.

4. LED برجسته که موجب روشن شدن محیط نزدیک درب می‌شود.

5. ترمینال خارجی که می‌تواند لوازم جانبی مختلف مانند فتوسل (اختیاری)، کلید دیواری (اختیاری) و غیره متصل شود.

6. نمایشگر LED که آسان قابل تنظیم است.

7. استفاده از ریموت هاپینگ کد، که کد تکراری یا کپی شده نخواهد بود.

8. استارت نرم و توقف نرم برای به حداقل رساندن فشار راه‌اندازی باز کننده درب با قدرت زیاد و صدای کم.

9. در طول باز و بست، موتور سکشنال تشخیص آنی مقاومت را برای اطمینان از موقعیت‌یابی دقیق انجام می‌دهد.

10. قابلیت بسته‌شدن خودکار که زمان آن قابل تنظیم است.

11. قابلیت قفل شدن خودکار هنگام قطع برق، می توان بعد از جدا کردن کلاچ درب را با دست آزاد کرد.

12. قدرت بالا برای جابجا کردن درب

13. قابلیت بازگشت ایمنی درب هنگام فشاراضافی در هنگام بسته‌شدن( به طور کامل باز می‌شود)، قدرت بازگشت ایمنی قابل تنظیم است. می‌توان از فتوسل (اختیاری) برای محافظت ایمنی استفاده کرد.

14. رابط باتری پشتیبان در صورت قطع برق یا ولتاژ پایین.

15. برنامه پذیری قدرت لازم جهت باز و بسته شدن اصلی.

16. حفاظت در برابر ولتاژ پایین، موتور سکشنال هیچ اقدامی برای باز و بسته کردن هنگامی که ولتاژ خیلی پایین است انجام نخواهد داد. در این صورت درب و کنترلر آسیب نخواهند دید.

17. شاسی فلزی

18. نوع ریل باز کننده: ریل فولادی با زنجیر

معرفی عملکرد ویژه(با لوازم جانبی جداگانه) در راهنمای نصب موتور زیر سقفی سکشنال ورونا

این عملکردها برای برآوردن نیازهای خاص مشتریان سفارشی (جداگانه سفارش داده اند) هستند.

• فیوز خارجی
• آژیر ضد سرقت
• چراغ فلاش
• فتوسل

دستورالعمل‌ها در راهنمای نصب موتور زیر سقفی سکشنال ورونا

دستورالعمل‌ها در راهنمای نصب موتور زیر سقفی سکشنال ورونا به شرح ذیل است کافی است به کلیه دستورالعمل ها دقت نمایید.

به خاطر داشته باشید که استانداردهای خاصی وجود دارد که باید به طور دقیق در مورد قوانین ایمنی نصب تأسیسات الکتریکی و درب‌ها ی سکشنال و ریلی و غیره رعایت شود.

در مورد الزامات قانونی و استانداردهایی که باید رعایت شوند، لطفاً به نکات زیر توجه کنید تا حداکثر ایمنی و قابلیت اطمینان نصب شما تضمین شود.

1. قبل از نصب، محیط اطراف را بررسی کنید. هر گونه خطری را که ممکن است به صورت آسیب فیزیکی (وسایل نقلیه عبوری، قطعات درختان افتاده و غیره)، تماس احتمالی با بدن افراد (حشرات، برگ‌ها و غیره)، خطر آبگرفتگی یا هر رویداد استثنایی دیگری باشد، به دقت ارزیابی کنید.

2. ولتاژ اصلی را بررسی و اطمینان حاصل کنید که با اعداد درج شده روی پلاک مشخصات و در این دفترچه راهنما یکسان است.

3. بررسی و اطمینان حاصل کنید که محافظ الکتریکی مناسبی در برابر اتصالی‌ها و نوسانات قدرت و اتصال مناسب به زمین وجود دارد.
به یاد داشته باشید که این دستگاه ولتاژ اصلی را از طریق خود عبور می‌دهد (خطر برق‌گرفتگی، خطر آتش‌سوزی).

4. مراقب نحوه ی تنظیم برد باشید، زیرا قطعات ممکن است در صورت عدم تنظیم مناسب آسیب ببینند.

5. مطمئن شوید که تمام ابزار و لوازم مورد نیاز را دارید و برای استفاده در نصب این موتور مناسب هستند.

6. تمام دستورالعمل‌ها را به طور کامل بخوانید و مطمئن شوید که قبل از شروع نصب کامل درک شده‌اند.

7. قبل از شروع نصب، تمام ریسک‌های مربوط به اتوماتیک کردن درب را به دقت تجزیه و تحلیل کنید. مطمئن شوید که درب در شرایط مناسب کار می‌کند ، مکانیزم‌ها و غلطکها در حالت روان و بهینه کار هستند. حاشیه‌های ایمنی و حداقل فواصل را رعایت کنید.

8. دستگاه‌های ایمنی مورد نیاز و محل مناسب برای نصب آن‌ها را به دقت ارزیابی کنید؛ همیشه یک محافظ برق ، دستگاه توقف اضطراری یا محافظ جان برای قطع برق در صورت لزوم نصب کنید.

9. پس از تجزیه و تحلیل ریسک‌ها و دستگاه‌های ایمنی مربوطه، فتوسل (چشمی)را نصب کنید.

یادداشت مهم: به عنوان قوانین ایمنی اضافی، نصب فتوسل را در تمام نصب‌ها به شدت توصیه می‌کنیم.

10. هنگام نصب دستگاه، به طور دقیق تمام دستورالعمل‌های ارائه شده در دفترچه راهنما را دنبال کنید. اگر برخی از نکات یا روش‌های موجود در این دفترچه راهنما برای شما روشن نیستند، تا زمانی که تمام شک‌ها با بخش فنی ما برطرف نشده است، دستگاه را نصب نکنید.

نصب موتور زیر سقفی در راهنمای نصب موتور زیر سقفی سکشنال ورونا

برای نصب موتور زیر سقفی در راهنمای نصب موتور زیر سقفی سکشنال ورونا کافی است مراحل ذیل را با دقت بالا و گام به گام پیش ببرید.

• دستورالعمل را به دقت بخوانید.
• مطمئن شوید که ساختار درب محکم ،روان و مناسب برای کشیده شدن توسط موتور است.
• مطمئن شوید که هنگام حرکت درب، هیچ نقطه اصطکاکی وجود ندارد.
• درب باید به درستی متعادل باشد و باید به راحتی با دست بالا و پایین(سکشنال) یا چپ و راست ( ریلی) برده شود.

برای نصب توصیه شده به شکل 2 مراجعه کنید:

• ریل
• چراغ فلش 24 ولت DC (اختیاری)
• کلید دیواری (اختیاری)
• فتوسل (اختیاری)
• دکمه M
• پریز برق
• موتور سکشنال کامل

فاصله حداقل 30 میلی‌متری (3 سانتی متر) بین پنل بالایی و پایین ریل را حفظ کنید (شکل 3)، اطمینان حاصل کنید که اتصال براکت آویزان F و سقف محکم است (شکل 4).

هشدار: مطمئن شوید که موتور سکشنال به سقف محکم شده است و به تخته گچی (کناف یا هر چیزی که استحکام لازم را ندارد) متصل نشده است. عدم داشتن اتصال ایمن و محکم منجر به افتادن موتور سکشنال و آسیب جدی به افراد و یا خسارت به اموال خواهد شد.

نصب ریل فولادی در راهنمای نصب موتور زیر سقفی سکشنال ورونا

1. نصب براکت دیواری (B) روی دیوار 2 تا 15 سانتی متر بالاتر از شفت (در درب های سکشنال) باید به صورت افقی در مرکز قرار گیرد (بسته به فضای نصب واقعی).

2. نصب ریل فولادی به براکت دیواری با استفاده از پین محور(C) 80*8  انجام می شود.(شکل 5).

3. نصب موتور سکشنال به ریل توسط براکت U (E) صورت می پذیرد، سپس با استفاده از واشر تخت M6، واشر فنری M6 و مهره M6 محکم کنید.

4. نصب براکت آویزان (F) به لبه موتور مطابق شکل 5 با استفاده از پیچ M6x16 انجام می شود.(قبل از محکم کردن، هر گونه اضافه براکت آویزان را ببرید).

5. نصب موتور سکشنال به سقف توسط براکت موجود

توجه: مطمئن شوید که اتصال براکت آویزان و سقف محکم است.

6. نصب براکت درب (A) به لبه بالایی درب (در سکشنال باید در وسط و زیر براکت دیواری باشد و در درب ریلی باید به دستک فلزی نصب شود).

7. اتصال بازوی خم شده (G) به براکت درب با استفاده از پین محور D 8×25 مطابق شکل 5.

8. نصب شاتل (D) به ریل با استفاده از 4 عدد پیچ M6x20 (شکل 6)، طناب کلاچ را ببندید. اتصال بازوی مستقیم (H) به کلاچ با استفاده از پین محور 8*25 مطابق شکل 5.

9. اتصال بازوی خم شده و بازوی مستقیم با استفاده از پیچ شش‌ گوش بیرونی M8 (قبل از اتصال، طول مناسب بازوی خم شده و بازوی مستقیم را تنظیم کنید).

10. کلاچ را آزاد کنید، درب را با دست باز و بسته کنید. مطمئن شوید که هیچ مقاومتی بین پنل درب و ریل وجود ندارد.

11. موتر سکشنال را به برق متصل کنید و عملکرد آن را تنظیم کنید.

توجه: مطمئن شوید که ولتاژ موتور سکشنال با ولتاژ محلی مطابقت دارد. باز کننده را به یک منبع تغذیه مناسب زمین شده متصل کنید.

نصب ریل اضافی در راهنمای نصب موتور زیر سقفی سکشنال ورونا

تأیید کنید که نوع ریلی که خریداری کرده‌اید با شکل 7 مطابقت دارد.

. نصب ریل‌ها در راهنمای نصب موتور زیر سقفی سکشنال ورونامطابق مراحل شکل 8:

الف) اتصال ریل‌ها با استفاده از واسطه ها

ب) انجام مراحل نشان داده شده در تصویر برای اتصال ریل‌ها

ج) بعد از اتصال ریل‌ها، پولی را به انتهای بالایی ریل حرکت دهید.

د) پیچ بولت پولی را در سوراخ روی ریل قرار دهید. فنر، واشر و مهره تنظیم را نصب کنید. مهره را به موقعیت مناسب تنظیم کنید. نصب ریل‌ها تکمیل شد.

نصب باتری پشتیبان در راهنمای نصب موتور زیر سقفی سکشنال ورونا

نصب باتری با استفاده از براکت باتری، واشر و مهره‌های ارائه شده (شکل 9 و 10).

تنظیم عملکرد اصلی و اعمال آن

کد دادن ریموت ها در راهنمای نصب موتور زیر سقفی سکشنال ورونا

کد دادن ریموت ها در راهنمای نصب موتور زیر سقفی سکشنال ورونا به شرج ذیل قابل انجام است.

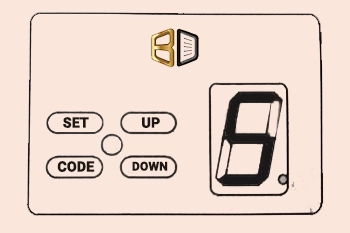

– دکمه “Code” را به مدت 0.5 ثانیه فشار دهید تا چراغ LED روشن شود (شکل A).

– یک بار دکمه روی ریموت را فشار دهید، چراغ خاموش می‌شود.

– دوباره همان ریموت را فشار دهید، چراغ به مدت 5 بار سریع چشمک می‌زند و سپس به حالت آماده‌باش برمی‌گردد. ریموت اکنون در گیرنده کد شده است.

– برای کد کردن ریموت های بیشتر، مراحل بالا را تکرار کنید.

– گیرنده ظرفیت ذخیره 20 ریموت را دارد.

– اگرروی نمایشگر LED “F” چشمک بزند و به حالت آماده‌باش برگردد (پس از فشار دادن دکمه Code)، این نشان می‌دهد که حافظه پر است (20 فرستنده).

– برای حذف همه فرستنده‌های ذخیره شده در حافظه گیرنده، دکمه “CODE” را بیش از 8 ثانیه فشار دهید تا LED “C” چشمک بزند، همه کدهای ذخیره شده حذف می‌شوند.

– اگر در 20 ثانیه ریموت ست نشود، به طور خودکار به حالت آماده‌باش برمی‌گردد.

تنظیم محدوده حرکت و تنظیم نیروی باز و بسته شدن

تنظیم محدوده حرکت و تنظیم نیروی باز و بسته شدن در راهنمای نصب موتور زیر سقفی سکشنال ورونا به شرح ذیل و در چند دقیقه قابل انجام است.

– دکمه “SET” را 3 ثانیه فشار دهید تا LED “1” چشمک بزند.

– دکمه “SET” را دوباره 1 ثانیه فشار دهید، “1” باید به صورت ثابت (نه چشمک زن) نمایش داده شود.

– سپس حد بالا (باز شدن)را با فشار دادن دکمه “UP” تنظیم کنید. با فشار دادن دکمه “UP” یا “DOWN” برای تنظیم نهایی موقعیت حد بالا(حالت باز درب) (LED در حین باز یا بسته شدن “n” یا “u” چشمک می‌زند)، سپس دکمه “SET” را فشار دهید، نمایشگر به طور خودکار به “2” تغییر می‌کند.

– حد پایین (بسته شدن)را با فشار دادن دکمه “DOWN” تنظیم کنید. با فشار دادن دکمه “UP” یا “DOWN” برای تنظیم نهایی موقعیت حد پایین(حالت بسته درب) (LED در حین باز یا بسته شدن “n” یا “u” چشمک می‌زند)، سپس دکمه “SET” را فشار دهید.

– هنگام فشار دادن دکمه برای راه‌اندازی موتور، اگر موتور پس از کمی کار کردن متوقف شود و LED “H” یا “C” چشمک بزند، این نشان می‌دهد که سیگنال انکودر وجود ندارد یا موتور زیر اضافه بار(فشار) است.

– باز کننده به طور خودکار یک چرخه(یک بار باز و بست کامل) را برای به خاطر سپردن موقعیت‌های محدوده و نیروی اصلی باز و بسته شدن انجام می‌دهد و سپس به حالت آماده‌باش برمی‌گردد.

– در طول برنامه دهی، اگر درب به طور غیر عادی متوقف شود و به مدت 5 ثانیه “H”، “C”، “D”، “L” چشمک بزند، این نشان می‌دهد که سیگنال انکودر وجود ندارد و یا اضافه بار، زمان اضافی یا تنظیم نادرست محدوده است.

تنظیم نیروی معکوس ایمنی (آنتی کرش) برای موتور سکشنال زیر سقفی

– دکمه “SET” را به مدت 3 ثانیه فشار دهید تا LED چشمک بزند “1”.

– دکمه “UP” یا “DOWN” را فشار دهید تا LED چشمک بزند “2”، سپس دکمه “SET” را فشار دهید. اکنون در حالت تنظیم نیرو قرار دارید، LED نیروی فعلی تنظیم شده را نشان می‌دهد.

– دکمه “UP” را برای افزایش نیرو و دکمه “DOWN” را برای کاهش نیرو فشار دهید. حداکثر نیرو 9 و حداقل 1 است. دکمه “SET” را برای تأیید فشار دهید، سپس باز کننده به حالت آماده‌باش برمی‌گردد.

– تنظیم پیش‌فرض نیروی معکوس ایمنی 5 است.

تنظیم فتوسل در راهنمای نصب موتور سکشنال زیر سقفی

تنظیم فتوسل در راهنمای نصب موتور زیر سقفی سکشنال ورونا کافی است مطابق دستور العمل ذیل پیش روید.

– دکمه “SET” را به مدت 3 ثانیه فشار دهید تا LED چشمک بزند “1”.

– دکمه “UP” یا “DOWN” را فشار دهید تا LED چشمک بزند “3”، سپس دکمه “SET” را فشار دهید. اکنون در حالت تنظیم فتوسل قرار دارید، LED تنظیم فعلی را نشان می‌دهد.

– دکمه “UP” را فشار دهید، LED “1” را نشان می‌دهد، عملکرد فتوسل در دسترس است. دکمه “DOWN” را فشار دهید، LED “0” را نشان می‌دهد تا این عملکرد را لغو کنید. دکمه “SET” را برای تأیید فشار دهید. باز کننده به حالت آماده‌باش برمی‌گردد. تنظیم پیش‌فرض فتوسل “0” است.

– توجه: هنگامی که از سنسور فتوسل استفاده نمی‌کنید، عملکرد فتوسل را خاموش کنید.

تنظیم بسته شدن خودکار در راهنمای نصب موتور زیر سقفی سکشنال ورونا

– دکمه “SET” را به مدت 3 ثانیه فشار دهید تا LED چشمک بزند “1”.

– دکمه “UP” یا “DOWN” را فشار دهید، LED را به “4” تنظیم کنید، سپس دکمه “SET” را برای ورود به تنظیم بسته شدن خودکار فشار دهید، LED تنظیم فعلی را نشان می‌دهد.

– دکمه “UP” یا “DOWN” را برای تنظیم زمان بسته شدن خودکار فشار دهید. یک بار دکمه “UP” را فشار دهید، زمان بسته شدن خودکار 1 دقیقه افزایش می‌یابد، حداکثر زمان 9 دقیقه است. یک بار دکمه “DOWN” را فشار دهید، زمان بسته شدن خودکار 1 دقیقه کاهش می‌یابد. هنگامی که LED “0” را نشان می‌دهد، عملکرد بسته شدن خودکار خاموش می‌شود. دکمه “SET” را برای تأیید فشار دهید، باز کننده به حالت آماده‌باش برمی‌گردد. عملکرد بسته شدن خودکار فقط هنگامی در دسترس است که درب کاملاً باز باشد و عملکرد فتوسل فعال باشد. تنظیم پیش‌فرض “0” است.

تنظیم قفل درب در راهنمای نصب موتور زیر سقفی سکشنال ورونا

(فقط زمانی که عملکرد قفل درب در دسترس باشد، می‌توان تنظیم را انجام داد. کلید “قفل” نمی‌تواند مطابقت داده شود)

– دکمه “SET” را به مدت 3 ثانیه فشار دهید تا LED چشمک بزند “1”.

– دکمه “UP” یا “DOWN” را برای افزایش یا کاهش فشار دهید، LED را به “5” تنظیم کنید، سپس دکمه “SET” را برای ورود به تنظیم قفل درب فشار دهید. LED تنظیم فعلی را نشان می‌دهد.

– دکمه “UP” را فشار دهید، LED “1” را نشان می‌دهد، عملکرد قفل درب روشن است. دکمه “DOWN” را فشار دهید، LED “0” را نشان می‌دهد، عملکرد قفل درب خاموش است. دکمه “SET” را برای تأیید فشار دهید، باز کننده به حالت آماده‌باش برمی‌گردد.

– هنگامی که عملکرد قفل درب روشن است و درب کاملاً بسته باشد، باز کننده درب را به طور خودکار قفل می‌کند. سپس درب فقط با استفاده از فرستنده پس از باز شدن قفل توسط کلید “قفل” (S2) روی فرستنده قابل باز شدن است. (اگر با دکمه S2 روی فرستنده باز نشود، هنگام فشار دادن کلید باز کردن روی فرستنده، چراغ دو بار چشمک خواهد زد)

– تنظیم پیش‌فرض: در راهنمای نصب موتور زیر سقفی سکشنال ورونا : نامعتبر

تنظیم نیمه‌باز شدن راهنمای نصب موتور زیر سقفی سکشنال ورونا

(فقط زمانی که عملکرد باز شدن نیمه‌باز در دسترس باشد، می‌توان تنظیم را انجام داد. کلید باز شدن نیمه‌باز روی فرستنده نمی‌تواند مطابقت داده شود)

– دکمه “SET” را به مدت 3 ثانیه فشار دهید تا LED چشمک بزند “1”.

– دکمه “UP” یا “DOWN” را برای افزایش یا کاهش فشار دهید، LED را به “6” تنظیم کنید. دکمه “SET” را برای ورود به تنظیم باز شدن نیمه‌باز فشار دهید. LED تنظیم فعلی را نشان می‌دهد.

– دکمه “UP” یا “DOWN” را برای افزایش یا کاهش فشار دهید. هنگامی که LED “1” را نشان می‌دهد، باز شدن نیمه‌باز 30 سانتی‌متر است. هنگامی که LED “2” را نشان می‌دهد، باز شدن نیمه‌باز 60 سانتی‌متر است. هنگامی که LED “3” را نشان می‌دهد، باز شدن نیمه‌باز 90 سانتی‌متر است. هنگامی که LED “0” را نشان می‌دهد، عملکرد باز شدن نیمه‌باز خاموش است. دکمه “SET” را برای تأیید فشار دهید، باز کننده به حالت آماده‌باش برمی‌گردد.

– اگر عملکرد باز شدن نیمه‌باز روشن باشد، فقط هنگامی که درب کاملاً بسته باشد، می‌توان درب را با کلید “S1” روی فرستنده باز کرد. اگر درب در موقعیت دیگری باشد، کلید “S1” کار نخواهد کرد.

– تنظیم پیش‌فرض: غیرفعال

8. ترمینال باز/توقف/بسته

با اتصال یک کلید به این ترمینال (شکل 11)، می‌توانید از این کلید هنگام نبود ریموت در گاراژ استفاده کنید.

ویژگی‌های ویژه، قطعات اختیاری و کاربرد در راهنمای نصب موتور زیر سقفی سکشنال ورونا

1. فیوز خارجی (اختیاری)

– برای محافظت از بار اضافی(فشار) موتور درب گاراژ.

2. آژیر ضد سرقت (اختیاری)

– در صورت بازشدن غیرعادی درب، آژیر به صدا درمی‌آید.

3. اتصال کنترل فتوسل/کلید (شکل 11، شکل 12)

– چراغ فلش (اختیاری)

– برای این عملکرد رابط‌های مربوطه وجود دارد و ولتاژ چراغ فلش 24 تا 35 ولت را فراهم می‌کند. چراغ فلش را با ولتاژ DC 24 تا 28 ولت و جریان 100 میلی‌آمپر وصل کنید.

اخطار: هنگام استفاده از چراغ فلش با برق AC 220 ولت، لطفاً آداپتور مناسب را انتخاب و طبق شکل 13 سیم‌کشی کنید.

4. محافظت درب عبور (SD) (اختیاری)

محافظت درب عبور در راهنمای نصب موتور زیر سقفی سکشنال ورونا تضمین می‌کند که درب تا زمانی که درب کوچک عبور بسته نشده باشد، باز نشود،درب آسیب نخواهد دید. طبق شکل 14 وصل کنید.

باز کننده درب گاراژ در راهنمای نصب موتور زیر سقفی سکشنال ورونا

اتصال کنترل فتوسل/کلید در راهنمای نصب موتور زیر سقفی سکشنال ورونا

دستی باز و بسته کردن درب در راهنمای نصب موتور زیر سقفی سکشنال ورونا

دستی باز و بسته کردن درب در راهنمای نصب موتور زیر سقفی سکشنال ورونا به شرح ذیل قابل انجام است.

– این موتر سکشنال درب گاراژ مجهز به یک طناب آزادسازی دستی است که به شما امکان می‌دهد تا با نگه داشتن دسته، شاتل را آزاد کنید و درب را به صورت دستی حرکت دهید (شکل 15).

– برای آزاد کردن شاتل، باید دسته را بکشید. برای درگیر کردن مجدد درب، فقط کافی است باز کننده را در حالت خودکار قرار دهید یا درب را به دست حرکت دهید تا تسمه با شاتل زنجیر درگیر شود.

– در برخی شرایط که درب پیاده‌رو استفاده نمی‌شود، توصیه می‌شود که یک دستگاه آزادسازی خارجی نصب شود (شکل 16).

توجه:

– هنگام استفاده از آزادسازی دستی، مراقب باشید زیرا ممکن است درب باز شده به سرعت به پایین بیفتد به دلیل ضعف یا شکستگی فنرها، یا به دلیل خارج شدن از تعادل.

– دستگاه فعال‌کننده آزادسازی دستی را در ارتفاع کمتر از 1.8 متر نصب کنید. اگر قابل جدا شدن است، باید در نزدیکی درب نگهداری شود.

این قابلیت دستی به کاربر امکان می‌دهد در صورت قطع برق یا سایر شرایطی که باز کننده خودکار(نبود برق) قابل استفاده نیست، درب را به صورت دستی باز و بسته کند. باید احتیاطات لازم را هنگام استفاده از این قابلیت رعایت کرد تا ایمنی تأمین شود.

نگهداری:

– برای برد مدار، هیچ نگهداری خاصی لازم نیست.

– درب را حداقل دو بار در سال بررسی کنید تا مطمئن شوید که درست تراز شده و تمام قطعات در حال کار هستند.

– حساسیت سیستم معکوس کردن حرکت را حداقل دو بار در سال بررسی و در صورت نیاز تنظیم کنید.

– مطمئن شوید که تجهیزات ایمنی به درستی کار می‌کنند (مانند فتوسل ها).

– توجه: استفاده نادرست از درب می‌تواند به عمر موتور سکشنال آسیب برساند و ضمانت‌نامه را باطل کند.

نکات پایانی:

– دفترچه راهنمای نصب موتور زیر سقفی سکشنال ورونا فقط برای افراد متخصص واجد شرایط جهت انجام نصب است.

– اطلاعات ارائه شده در راهنمای نصب موتور زیر سقفی سکشنال ورونا برای کاربر نهایی مفید نیست.

– نصاب باید نحوه صحیح استفاده از موتور سکشنال، از جمله استفاده از طناب آزادسازی دستی(خلاص کن دستی)، را به مشتریان خود نشان دهد.

– مالک را درباره لزوم نگهداری منظم و دقیق، به ویژه بررسی منظم تجهیزات ایمنی و معکوس کردن(آنتی کرش) مطلع کنید.

اطلاعات مهم برای کاربر:

– پس از نصب، کاربر باید درباره نحوه کارکرد و همه خطراتی که در صورت استفاده نادرست ممکن است ایجاد شود، آگاه شود.

– اجازه ندهید کودکان در نزدیکی درب بازی کنند و کنترل‌های از راه دور را دور از دسترس آنها نگه دارید.

– تعمیرات و بررسی‌ها باید توسط افراد متخصص واجد شرایط انجام شود و در دفتر نگهداری ثبت شود.

– در صورت بروز هرگونه نقص، کاربر باید با نصاب مجاز تماس بگیرد و سعی در تعمیر خودسرانه نکند.

راهنمای نصب موتور زیر سقفی سکشنال ورونا

برای دریافت مشاوره در خصوص راهنمای نصب موتور زیر سقفی سکشنال ورونا از طریق لینک ذیل در واتساپ پیام ارسال نموده و درخواست خود را ثبت نمایید.

لینک واتساپ پشتیبانی

برای مشاهده سایر راهنماهای نصب از صفحه بلاگ بازار درب های اتوماتیک بازدید نمایید.

راهنمای نصب موتور زیر سقفی سکشنال ورونا
